Cáp có mặt khắp nơi trong đời sống và sản xuất hiện đại. Nguồn điện chúng ta sử dụng trong cuộc sống và ô tô chúng ta lái không thể tách rời các loại cáp khác nhau. Vậy sự khác biệt giữa cáp nguồn và cáp điều khiển là gì và làm cách nào để phân biệt chúng?
Cáp điều khiển
Thông thường, các loại cáp bắt đầu bằng chữ K là cáp điều khiển. Cáp có thể được chia theo yêu cầu của môi trường sử dụng: cáp thông thường, cáp chống cháy, cáp chống cháy, cáp không chứa halogen ít khói, dây trang trí nhà cửa, dây khoáng cáp cách điện, v.v. Trong dòng điện mạnh, cáp được chia thành: cáp điều khiển, cáp cao thế và cáp hạ thế. Nhưng hãy nhớ: cáp điều khiển không truyền tín hiệu! Chúng dẫn dòng điện và dòng điện chạy qua cáp điều khiển là thường dưới 5A nên tiết diện của cáp điều khiển nhỏ hơn 2,5mm2.
Trước hết, chúng ta có thể phân biệt đơn giản về hình dáng, màu sắc, số lượng lõi:
Khác biệt về màu sắc lõi: Màu lõi cách điện của cáp điều khiển thường là màu đen chữ trắng, còn cáp điện hạ thế thường có mã màu.
1.Sự khác biệt về số lượng lõi cáp:
Cáp điện lực có ít lõi hơn, bao gồm một lõi, hai lõi, ba lõi, bốn lõi (hệ thống ba pha bốn dây) và năm lõi (hệ thống ba pha năm dây). Theo yêu cầu của lưới điện, tối đa thường là năm lõi. Tuy nhiên, cáp điều khiển dùng để truyền tín hiệu điều khiển có số lượng lõi lớn hơn, từ hai lõi đến 61 lõi hoặc thậm chí nhiều hơn. Cáp điều khiển cũng sử dụng nhiều cấu trúc lõi khác nhau , che chắn và các biện pháp khác để đạt được hiệu quả tương thích điện từ thỏa đáng.
2.Sự khác biệt giữa vỏ dây:
Cáp nguồn yêu cầu đủ cường độ nén, độ bền kéo, khả năng chịu nhiệt độ và khả năng chống ăn mòn trong vỏ bọc dây. Cáp điều khiển có yêu cầu thấp hơn.

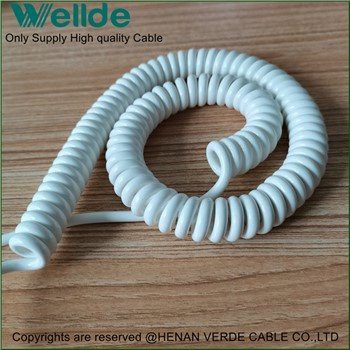

dây cáp điện
Sau đó là phân biệt tính năng và ứng dụng của cáp nguồn và cáp điều khiển:
1. Sự khác biệt về mặt cắt ngang:
Cáp nguồn là chất dẫn tải chính, khả năng mang dòng điện tăng khi công suất tăng. Tiết diện của dây dẫn cũng phải tăng khi dòng điện tăng. Do đó, thông số kỹ thuật của cáp nguồn thường lớn hơn, lên tới 500 mét vuông (phạm vi mà các nhà sản xuất thông thường có thể sản xuất). Các nhà sản xuất có thể sản xuất mặt cắt lớn hơn là tương đối ít. Cáp điều khiển là dây dẫn lệnh thứ cấp, điều khiển hoạt động mang dòng điện của công tắc tơ và các thiết bị khác. Dòng tải cực nhỏ và tiết diện của dây dẫn cực nhỏ. Do đó, tiết diện của cáp điều khiển thường nhỏ hơn, với diện tích tối đa thường không quá 10 mét vuông.
2. Chênh lệch điện áp định mức:
Điện áp định mức của cáp nguồn thường là 0,6/1 kV trở lên, trong khi cáp điều khiển chủ yếu là 450/750 V.
3. Sự khác biệt về chức năng:
Cáp điều khiển truyền năng lượng điện trực tiếp từ điểm phân phối điện của hệ thống điện đến đường dây kết nối nguồn của các thiết bị điện và đồ dùng khác nhau, trong khi cáp điện chủ yếu được sử dụng để truyền năng lượng điện mạnh trong phát điện, phân phối, truyền tải, biến đổi điện , và đường dây cấp điện. Do dòng điện lớn đi qua chúng nên cáp điện được sử dụng trong đường dây chính của hệ thống điện để truyền tải và phân phối năng lượng điện công suất cao.
Khi sản xuất cáp điện công nghiệp và cáp điều khiển có cùng thông số kỹ thuật, độ dày cách điện và vỏ bọc của cáp nguồn dày hơn so với cáp điều khiển. Thứ nhất, cáp điều khiển thuộc về cáp thiết bị điện, là một trong năm loại cáp điều khiển. các loại cáp chính. Tiêu chuẩn cho cáp điều khiển là 9330 và tiêu chuẩn cho cáp nguồn là GB12706.
