Cáp XLPE 110KV

Cáp 110KV XLPE Cáp điện HV 64 / 110kV thường được sử dụng cho nhà máy điện, trạm biến áp, trong các đường dây truyền tải và phân phối điện với điện áp tần số danh định 48 / 66kV, 64 / 110kV.

Gửi yêu cầu

Mô tả

Cáp điện 110KV XLPE

Tiêu chuẩn: GB / T 11017, IEC 60840, AS / NZS 1429.2 ..., loại đặc biệt và thông số kỹ thuật có thể được tùy chỉnh theo yêu cầu của khách hàng.

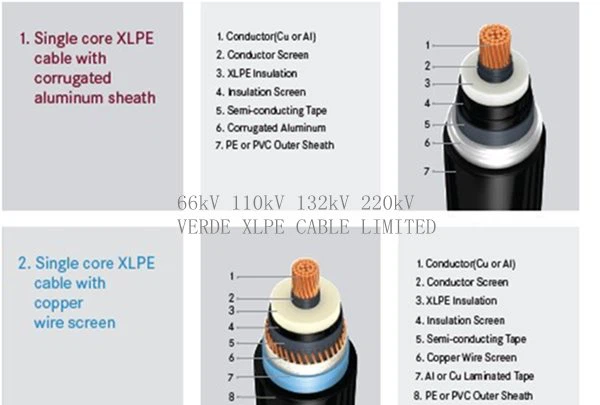

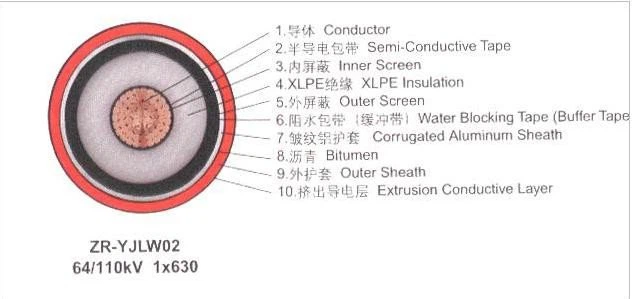

Xây dựng cáp 110KV XLPE ：

Nhạc trưởng :

dây dẫn cáp có thể được làm bằng đồng hoặc nhôm, tùy thuộc vào yêu cầu của khách hàng hoặc khả năng mang hiện tại. Các cấu tạo dây dẫn có sẵn bao gồm: dây dẫn tròn đặc lên đến 1600mm²; dây dẫn nén tròn bện lên đến 1200mm²; ruột dẫn nén bện hình bầu dục lên đến 800mm² cho cáp áp suất khí bên ngoài (OM).

Màn hình dẫn:

Lớp ép đùn của hợp chất bán dẫn chéo được phủ lên ruột dẫn và phải bao phủ hoàn toàn bề mặt.

Cách điện của cáp XLPE 110KV:

Hợp chất polyethylene liên kết chéo XLPE.

Màn hình cách nhiệt:

Lớp ép đùn của hợp chất liên kết ngang bán dẫn được áp dụng trên lớp cách nhiệt.

Lớp bán dẫn:

Lớp kim loại có thể được áp dụng chung trên cụm lõi. Màn hình kim loại phải bao gồm các băng đồng hoặc một lớp đồng tâm của các cuộn dây đồng hoặc sự kết hợp của các băng và dây dẫn.

Vỏ bọc bên trong / Vỏ bọc tách biệt:

Băng nhôm sóng bên trong vỏ bọc

Áo khoác: PVC hoặc PE

Lớp ngoài: lớp graphite lớp dẫn điện

Tên loại:

YJLW02: vỏ bọc bên trong bằng nhôm sóng, Áo khoác PVC

YJLW03: vỏ bọc bên trong bằng nhôm gấp nếp, Áo khoác PE

Đóng gói:

Thép trống gỗ, hoặc tất cả trống thép

Danh sách dữ liệu kỹ thuật cho Cáp điện XLPE 64 / 110KV HV XLPE

Tiết diện danh nghĩa của dây dẫn mm²	Đường kính của dây dẫn	Độ dày cách nhiệt mm	độ dày vỏ nhôm sóng mm	Độ dày vỏ bọc mm	Khoảng đường kính tổng thể của cáp mm	Khoảng trọng lượng của cáp kg / km
	mm					Cu		AI
						Vỏ bọc PVC	PE bọc	Vỏ bọc PVC	PE bọc
240	18.4	19	2	4	84.8	7694.5	7227	6230.9	5763.4
300	20.6	18.5	2	4	87.6	8433.3	7949.5	6594.3	6110.5
400	23.5	17.5	2	4	87.7	9160.7	8676.3	6794	6309.6
500	26.6	17	2	4	89.7	10271.3	9775.3	7247	6751
630	30	16.5	2	4.5	92.8	11897.1	11322.7	7999.3	7424.9
800	34	16	2	4.5	95.8	13713.6	13119.6	8716.7	8122.7
1000	38.5	16	2.3	4.5	103.4	16542.5	15898.5
1200	42.1	16	2.3	5	107.5	18532.3	17791.3
1400	45.5	16	2.3	5	111.4	20704.7	19935.1
1600	48.7	16	2.3	5	114.4	22755.7	31094.2
