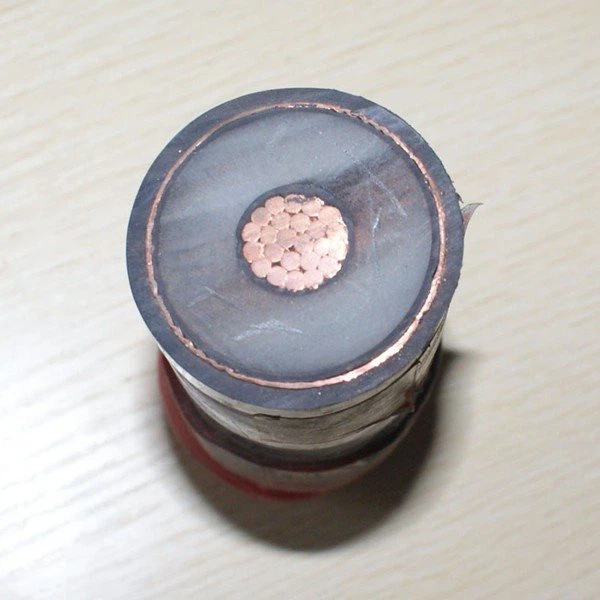

Mô tả: Cáp XLPE cao áp Cáp điện cách điện XLPE
Đặc điểm kỹ thuật xuất nóng: 240mm, 300mm2, 400mm2, 630mm2
Ứng dụng của Cáp XLPE điện áp cao
Cáp điện HV có thể sử dụng cho nhà máy điện và trạm biến áp, phù hợp sử dụng cho các đường dây truyền tải và phân phối điện với tần số điện áp định mức 48 / 66kV, 64 / 110kV, 76 / 132kV
Tên loại của Cáp XLPE điện áp cao
YJLW02: vỏ bọc bên trong bằng nhôm sóng, Áo khoác PVC
YJLW03: vỏ bọc bên trong bằng nhôm gấp nếp, Áo khoác PE
YJQ02: Vỏ bọc bên trong bằng chì, Áo khoác PVC
YJQ03: Vỏ bọc bên trong bằng chì, Áo khoác PE
Tiêu chuẩn: GB / T 11017, IEC 60840
Sản phẩm này của GB11017" điện áp định mức 110 kV đồng, Cáp điện XLPE lõi nhôm" và IEC60840" điện áp danh định 30 kV đến 150kV có khả năng cách điện thử nghiệm đóng gói đông đúc" Tiêu chuẩn.
Sử dụng đặc điểm
Điện áp tần số công suất định mức U0 / U: 48 / 66kV, 64 / 110kV, 76 / 132kV.
Tối đa nhiệt độ hoạt động liên tục cho phép của ruột dẫn: 90ºC.
Tối đa Nhiệt độ ngắn mạch của dây dẫn không được vượt quá 250ºC (thời gian tối đa 5 giây).
Nhiệt độ môi trường đang lắp đặt không được dưới 0ºC.
Bán kính uốn không được nhỏ hơn 25 lần đường kính cáp.
Ứng dụng& Đẻ địa điểm
Đặt trong nhà, đặt ngầm chôn trực tiếp, trong hầm, ống dẫn, có khả năng chịu lực cơ học bên ngoài và lực kéo nhất định.
Các thông số kỹ thuật:
Khu vực | Độ dày cách nhiệt | Độ dày vỏ kim loại | Độ dày vỏ bọc | Đường kính tổng thể | Trọng lượng cáp tính toán | Tối đa Điện trở dây dẫn DC ở 20 ° C |
Số x mm2 | mm | mm | mm | mm | kg / km | Ω / km |
48/66 kV | ||||||
1x185 | 14.5 | 2 | 4 | 68.3 | 5250 | 0.0991 |
1x240 | 14.5 | 2 | 4 | 76.7 | 5740 | 0.0754 |
1x300 | 14.5 | 2 | 4 | 79.1 | 6440 | 0.0601 |
1x400 | 14.5 | 2 | 4 | 82.3 | 7480 | 0.047 |
1x500 | 14.5 | 2 | 4 | 85.9 | 8750 | 0.0366 |
1x630 | 14.5 | 2 | 4 | 85.9 | 10360 | 0.0283 |
1x800 | 14.5 | 2 | 4 | 94.3 | 12260 | 0.0221 |
1x800 | 14.5 | 2 | 4 | 96.4 | 13790 | 0.0221 |
1x1000 | 14.5 | 2 | 4.5 | 102.8 | 15470 | 0.0176 |
1x1200 | 14.5 | 2 | 4.5 | 106.2 | 17580 | 0.0151 |
1x1400 | 14.5 | 2 | 5 | 110.4 | 20110 | 0.0129 |
1x1600 | 14.5 | 2 | 5 | 114.8 | 22510 | 0.0113 |
1x2000 | 14.5 | 2 | 5 | 121.8 | 27050 | 0.0009 |
64/110 kV | ||||||
1x240 | 19 | 2 | 4 | 85 | 7750 | 0.0754 |
1x300 | 18.5 | 2 | 4 | 86.1 | 8360 | 0.0601 |
1x400 | 17.5 | 2 | 4 | 86.9 | 9120 | 0.047 |
1x500 | 17 | 2 | 4 | 89.1 | 10260 | 0.0366 |
1x630 | 16.5 | 2 | 4.5 | 92.1 | 11750 | 0.0283 |
1x800 | 16 | 2 | 4.5 | 95 | 13520 | 0.0221 |
1x800 | 16 | 2 | 4.5 | 100 | 14320 | 0.0221 |
1x1000 | 16 | 2.3 | 4.5 | 105.4 | 16760 | 0.0176 |
1x1200 | 16 | 2.3 | 5 | 109.8 | 18900 | 0.0151 |
1x1400 | 16 | 2.3 | 5 | 114 | 21530 | 0.0129 |
1x1600 | 16 | 2.3 | 5 | 117.4 | 23930 | 0.0113 |
1x2000 | 16 | 2.3 | 5 | 124.4 | 27750 | 0.0009 |
127/220 kV | ||||||
1x300 | 27 | 2.4 | 5 | 112.5 | 10930 | 0.0601 |
1x400 | 27 | 2.4 | 5 | 118 | 11750 | 0.047 |
1x500 | 27 | 2.4 | 5 | 121.2 | 12880 | 0.0366 |
1x630 | 26 | 2.4 | 5 | 123 | 14320 | 0.0283 |
1x800 | 25 | 2.4 | 5 | 124.9 | 15720 | 0.0221 |
1x800 | 16 | 2 | 4.5 | 100 | 14320 | 0.0221 |
1x1000 | 24 | 2.6 | 5 | 129.4 | 20500 | 0.0176 |
1x1200 | 24 | 2.6 | 5 | 132.6 | 22810 | 0.0151 |
1x1400 | 24 | 2.6 | 5 | 136.8 | 25450 | 0.0129 |
1x1600 | 24 | 2.6 | 5 | 140.6 | 28050 | 0.0113 |
1x2000 | 24 | 2.8 | 5 | 147.5 | 32210 | 0.0009 |
Đóng gói cáp XLPE cao áp:
Trống gỗ đã qua xử lý nhiệt, Trống gỗ thép, hoặc trống thép
Bản vẽ cho cáp điện HV cách điện xlpe 110kv ruột đồng
Thông số kỹ thuật:
1) Cách điện XLPE 66KV -220kV / vỏ bọc bằng đồng hoặc nhôm / tôn nhôm / PVC
Cáp cách điện XLPE 66-220kV chất lượng cao-
Cáp điện cách điện XLPE 66KV-220kV;
Sự thi công:
Dây dẫn: dây dẫn đồng, hoặc dây dẫn nhôm
Cách điện XLPE, vỏ nhôm sóng, vỏ bọc bên ngoài PVC / PE,
cáp điện chống nước dọc
2) Cách điện XLPE, vỏ nhôm sóng, vỏ bọc bên ngoài PVC / PE,
cáp điện chống nước dọc khung chống thấm nước
3) Cách điện XLPE, vỏ nhôm sóng, vỏ bọc bên ngoài PVC / PE,
dây cáp điện
4) Cách điện XLPE, vỏ nhôm sóng, vỏ bọc bên ngoài PVC / PE,
cáp điện chống cháy
