1. Mô tả về Dây điện mềm dẻo cách điện PVC:
Điện áp định mức 300 / 500V, 450 / 750V Dây cáp linh hoạt

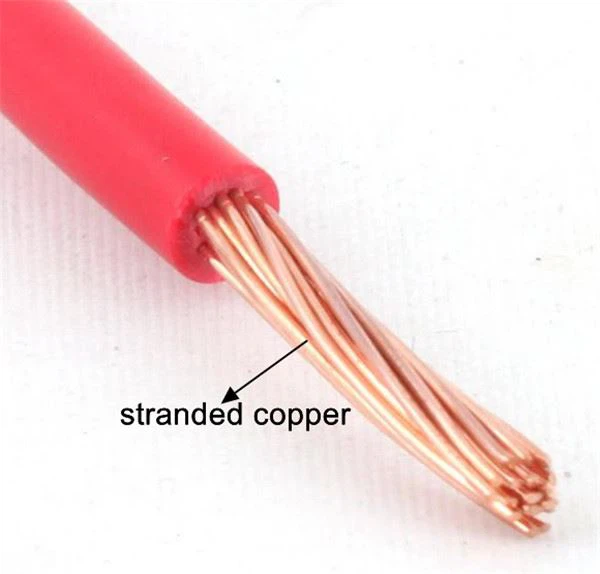

Lớp dẫn: lớp 5 Dây bện mềm dẻo
Vật liệu dẫn: Đồng bện hoặc đồng đóng hộp mắc kẹtCách điện: PVC
Vỏ bọc: PVC hoặc Rohs PVC hoặc LSZH LSOH Jacket có thể được lựa chọn theo yêu cầu của bạn.
2. đặc điểm kỹ thuật của dây điện linh hoạt cách điện PVC:
Số lõi: 1 điểm, 2 điểm, 3 điểm, 4 điểm, 5 điểm
Diện tích phần danh nghĩa: 0,5mm2,0,75mm2,1,0mm2,1,5mm2, 2,5mm2, 4,0mm2, 6,0mm2 ........ 95mm2
Nhiều kích thước và đặc điểm kỹ thuật có thể được tùy chỉnh
3. màu cách nhiệt:
Đỏ, Đen, Trắng, Xanh lục, Xanh lam, Vàng, Cam Hoặc tùy chỉnh theo yêu cầu của khách hàng'
4. đóng gói:
1.100 mét mỗi cuộn sau đó đặt vào túi nhựa hoặc thùng carton
2. ít nhất 500 mét mỗi trống
5, Danh sách dữ liệu kỹ thuật của Dây điện dẻo cách điện PVC
1). Loại: Cáp linh hoạt lõi đơn Dây H07V-R
Tiêu chuẩn: GB / T 5023-2008, IEC60227,228, Tiêu chuẩn khác nhau có thể được tùy chỉnh theo yêu cầu của bạn | ||||||
Mô tả: chung lõi dây linh hoạt | ||||||
Nhập tiêu chuẩn quốc gia: 60227 IEC 02 (RV) 450 / 750V H07V-R | ||||||
Kích thước | Lớp nhạc trưởng | Cấu trúc dây dẫn | Độ dày danh nghĩa của cách điện | Đường kính cách điện bên ngoài | Điện trở DC của dây dẫn | Trọng lượng tính toán |
(mm2) | Nos / dia (mm) | mm | mm | Ω / km | kg / km | |
1.5 | 5 | 30/0.25 | 0.7 | 3.1 | 13.3 | 20.9 |
2.5 | 5 | 49/0.25 | 0.8 | 3.7 | 7.98 | 32.5 |
4 | 5 | 56/0.30 | 0.8 | 4.3 | 4.95 | 48.6 |
6 | 5 | 84/0.30 | 0.8 | 5.2 | 3.3 | 70.6 |
10 | 5 | 77/0.40 | 1 | 6.7 | 1.91 | 122.9 |
16 | 5 | 119/0.40 | 1 | 7.8 | 1.21 | 176.3 |
25 | 5 | 189/0.40 | 1.2 | 9.7 | 0.78 | 272 |
35 | 5 | 264/0.40 | 1.2 | 11.3 | 0.554 | 374.5 |
50 | 5 | 378/0.40 | 1.4 | 13.1 | 0.386 | 534.5 |
70 | 5 | 336/0.50 | 1.4 | 15.6 | 0.272 | 739.2 |
95 | 5 | 456/0.50 | 1.6 | 17.6 | 0.206 | 969.9 |
120 | 5 | 576/0.50 | 1.6 | 19.3 | 0.161 | 1186.2 |
150 | 5 | 720/0.50 | 1.8 | 22.8 | 0.129 | 1508.5 |
185 | 5 | 888/0.50 | 2 | 24.3 | 0.106 | 1862.5 |
240 | 5 | 1184/0.50 | 2.2 | 26.6 | 0.0801 | 2372.9 |
Tiêu chuẩn: GB / T 5023-2008; GB / T 19666-2005, IEC60227,228 | ||||||

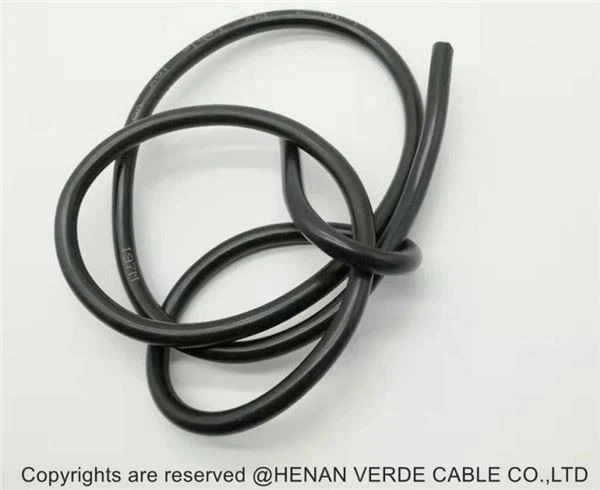

2) Loại: Nhiều lõi Cáp linh hoạt H03VV-F / H05VV-F
Phần | Tối đa diam. | Vật liệu cách nhiệt | Sheat | Bên ngoài | Tối đa Sức cản | Cáp |
của dây dẫn | độ dày * | độ dày * | đường kính | ở 20 ° C | cân nặng | |
mm² | mm | mm | mm | mm | ohms / km | kg / km |
H05VVH2-F | ||||||
2x0,75 | 0,21 | 0,6 | 0,8 | 3,9X6,2 | 26,0 | 41 |
2x1,00 | 0,21 | 0,6 | 0,8 | 4,05X6,5 | 19,5 | 56 |
H05VV-F | ||||||
2x0,75 | 0,21 | 0,6 | 0,8 | 6,2 | 26,0 | 59 |
2x1,00 | 0,21 | 0,6 | 0,8 | 6,5 | 19,5 | 67 |
2x1,5 | 0,26 | 0,7 | 0,8 | 7,4 | 13,3 | 91 |
2x2,5 | 0,26 | 0,8 | 1,0 | 9,1 | 7,98 | 139 |
2x4 | 0,31 | 0,8 | 1,1 | 10,4 | 4,95 | 159 |
3x0,75 | 0,21 | 0,6 | 0,8 | 6,55 | 26,0 | 71 |
3x1,00 | 0,21 | 0,6 | 0,8 | 6,9 | 19,5 | 83 |
3x1,5 | 0,26 | 0,7 | 0,9 | 8,05 | 13,3 | 114 |
3x2,5 | 0,26 | 0,8 | 1,1 | 9,85 | 7,98 | 175 |
3x4 | 0,31 | 0,8 | 1,2 | 11,25 | 4,95 | 244 |
4x0,75 | 0,21 | 0,6 | 0,8 | 7,2 | 26,0 | 88 |
4x1,00 | 0,21 | 0,6 | 0,9 | 7,75 | 19,5 | 104 |
4x1,5 | 0,26 | 0,7 | 1,0 | 9,0 | 13,3 | 146 |
4x2,5 | 0,26 | 0,8 | 1,1 | 10,8 | 7,98 | 217 |
4x4 | 0,31 | 0,8 | 1,2 | 12,3 | 4,95 | 305 |
5x0,75 | 0,21 | 0,6 | 0,9 | 8,05 | 26,0 | 114 |
5x1,00 | 0,21 | 0,6 | 0,9 | 8,45 | 19,5 | 131 |
5x1,5 | 0,26 | 0,7 | 1,1 | 10,05 | 13,3 | 188 |
5x2,5 | 0,26 | 0,8 | 1,2 | 12,0 | 7,98 | 279 |
5x4 | 0,26 | 0,8 | 1,4 | 13,9 | 4,95 | 398 |
Điện áp định mức: 300 / 300V& 300 / 500V
Dây dẫn: Đồng trần mắc cạn
Cách điện: PVC
Màu sắc: Trắng hoặc theo yêu cầu của khách hàng&# 39.
Kích thước: 0,5mm² Đến 4,0mm²
