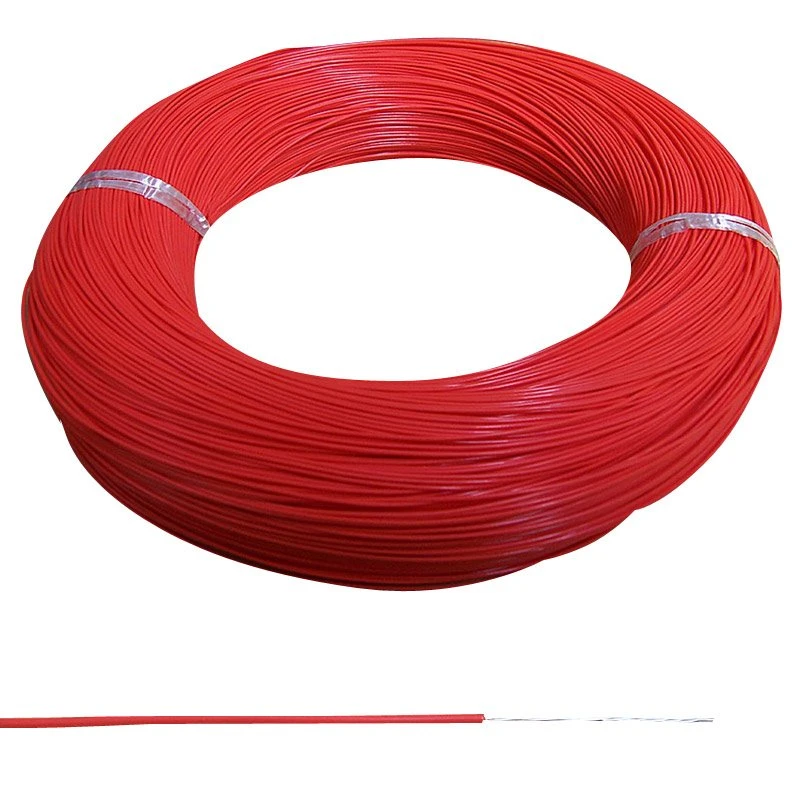

Mô tả cho Dây quấn PTFE (AFR250):
Một trong những dây nhiệt độ cao, Một trong những dây Teflon.
Dây dẫn đồng mạ bạc PTFE quấn băng cách điện TeflonWire.
Lợi thế và sản phẩm tính năng của dây quấn PTFE ：
Chịu nhiệt độ cao 260 ℃
Chống ăn mòn, chống hóa chất
Chống dầu, kháng axit mạnh, kháng kiềm mạnh, chống oxy hóa.
Chống ẩm, chống cháy ，
Chống lão hóa, tuổi thọ cao nhất trong tất cả các loại dây nhựa.
Độ bền kéo mạnh, tính năng cơ học excellet
Ưu điểm vượt trội so với dây teflon đùn PTFE:
Dây quấn PTFEnhẹ hơn loại dây teflon đùn PTFE.
Giải thích về các loại dây PTFE telfon: 250 ℃Dây nhiệt độ cao
Hai loại theo các cách sản xuất khác nhau:
● AFT250: Sản xuất cách điện đùn PTFE
● AFR250: Sản xuất cách điện quấn PTFE cho dây teflon, loại dây teflon cách điện này nhẹ hơn dây PTFE đùn, nhưng quấn dây PTFE cách điện cũng có thể chống lại nhiệt độ cao 250 ℃.
AFR250 dành cho Dây quấnPTFE, nó nhẹ hơn AFT250 (loại dây teflon đùn PTFE)
Sự khác biệt đối với dây cách điện đùn PTFE và cách điện quấn PTFE
dây điện:Băng quấn Dây PTFE nhẹ hơn dây PTFE đùn, OD nhỏ hơn một chút so với dây teflon đùn PTFE.
Dữ liệu kỹ thuật quan trọng cho PTFE quấn dây Teflon cách điện ：
Điện áp định mức ： 600V trở xuống
Phạm vi nhiệt độ ： -80 ～ +250 ℃
Dây dẫn: dây đồng mạ bạc, đồng trần hoặc đồng mạ niken
Cách nhiệt: Băng quấn PTFE
Màu sắc ： đa dạng màu sắc khác nhau có thể được tùy chỉnh
Đặc điểm kỹ thuật UL: thước đo của dây teflon PTFE: awg34, awg32, awg30, awg28, 26 #, 24 awg, 22awg, 20 awg, 18 awg, 16awg, 14 awg, 12awg
Bản vẽ kỹ thuậtforPTFE Wrapping Wire (loại: AFR 250)
Dây Teflon-AFR250 AFR200
Xây dựng bản vẽ:
dây dẫn: dây đồng mạ bạc
cách nhiệt: băng quấn PTFE
Che chắn: Dây đồng mạ mảnh hoặc lá chắn bện bằng đồng đóng hộp
Điện áp định mức:
150V、300V、600V
Kiểm tra điện áp ：
1000V、1500V、2500V
Phạm vi nhiệt độ:
-80℃～+250℃
Bảng thông số kỹ thuật cho dây quấn ptfe AFR250 và AFRP250 (có tấm chắn)
Cấu trúc dây dẫn và dữ liệu | Tối đa OD của dây (mm) | |||||||
Đặc điểm kỹ thuật của dây dẫn mm2 | Nhạc trưởng mắc cạn nos / đường kính / mm | OD danh nghĩa (mm) | Loại AFR | Loại AFRP (Dây đồng đóng hộp Dây teflon bện) | ||||
110V | 250V | 600V | 110V | 250V | 600V | |||
0.013 | 7×0.05 | 0.15 | 0.38 | 0.49 | 0.71 | 0.7 | 0.82 | 1.02 |
0.035 | 7×0.08 | 0.24 | 0.47 | 0.58 | 0.81 | 0.85 | 0.91 | 1.14 |
0.06 | 7×0.10 | 0.3 | 0.55 | 0.65 | 0.87 | 0.9 | 0.97 | 1.2 |
0.08 | 7×0.12 | 0.36 | 0.6 | 0.7 | 0.93 | 1 | 1.03 | 1.26 |
19×0.07 | ||||||||
0.1 | 7×0.14 | 0.42 | 0.7 | 0.83 | 1 | 1.05 | 1.15 | 1.3 |
19×0.08 | ||||||||
0.14 | 7×0.16 | 0.5 | 0.73 | 0.85 | 1.05 | 1.05 | 1.18 | 1.45 |
19×0.10 | ||||||||
0.2 | 7×0.20 | 0.6 | 0.85 | 0.97 | 1.3 | 1.3 | 1.4 | 1.7 |
19×0.12 | ||||||||
0.35 | 7×0.25 | 0.8 | -- | 1.2 | 1.5 | -- | 1.6 | 1.9 |
19×0.16 | ||||||||
0.5 | 7×0.30 | 0.9 | -- | 1.3 | 1.6 | -- | 1.7 | 2 |
19×0.18 | ||||||||
0.8 | 7×0.37 | 1.1 | -- | 1.65 | 1.85 | -- | 2.05 | 2.3 |
19×0.23 | ||||||||
1 | 19×0.26 | 1.3 | -- | 1.88 | 2 | -- | 2.25 | 2.45 |
1.2 | 19×0.28 | 1.4 | -- | 1.95 | 2.15 | -- | 2.38 | 2.55 |
1.5 | 19×0.32 | 1.6 | -- | 2.15 | 2.35 | -- | 2.63 | 2.83 |
2 | 19×0.37 | 1.85 | -- | 2.4 | 2.6 | -- | 2.97 | 3.08 |
2.5 | 19×0.14 | 2.34 | -- | -- | 2.95 | -- | 3.2 | 3.43 |
49×0.26 | ||||||||
3 | 49×0.28 | 2.52 | -- | -- | 3.1 | -- | 3.37 | 3.5 |
4 | 49×0.32 | 2.88 | -- | -- | 3.52 | -- |
| 4.12 |
